一、 储存

如果过滤装置不立即安装时，将过滤装置存放在清洁、干燥和凉爽的环境中，尽可能存放在原包装内。如果储存期超过一个月或湿度超过85%RH，在电控箱内放置干燥剂。

 二、安装前检验

1、在安装前应核对此过滤装置是否适用于预定的系统，如压力、密封材料等。

2、拆除所有包装。并检查设备是否损坏。如发生损坏，立即向承运人声明。必要时，可向本公司询问。

3、此设备出厂前已按标准进行了严格的检验和试验，但安装前请检查确认运输中螺母、螺栓或其他部件未松动。

4、在此设备接入系统前，应检查连接管路是否清洁。

 三、与用户系统连接

1、吸油口、出油口与客户系统连接，保证设备吸油、排油顺畅。

2、吸油管、出油管不得被折弯或压扁。

3、吸油管和出油管需保证通径，满足设备压力等级要求。

4、 操作按钮及设备仪表排布

四、下图为过滤装置控制面板电控按钮排布图，依次为：

KZ-4颗粒计数器

入口压力表

预滤后压力表

精滤后压力表

电源指示灯

滤前、滤后颗粒度检测三位选择开关

 叶片式液压马达

由于压力油作用，受力不平衡使转子产生转矩。叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。由于液压马达一般都要求能正反转，所以叶片式液压马达的叶片要径向放置。为了使叶片根部始终通有压力油，在回、压油腔通人叶片根部的通路上应设置单向阀，为了确保叶片式液压马达在压力油通人后能正常启动，必须使叶片顶部和定子内表面紧密接触，以保证良好的密封，因此在叶片根部应设置预紧弹簧。叶片式液压马达体积小、转动惯量小、动作灵敏、可适用于换向频率较高的场合;但泄漏量较大、低速工作时不稳定。因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。

径向柱塞式液压马达

径向柱塞式液压马达工作原理，当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。在柱塞与定子接触处，定子对柱塞的反作用力为 。力可分解为和 两个分力。当作用在柱塞底部的油液压力为p，柱塞直径为d，力和之间的夹角为X时，力对缸体产生一转矩，使缸体旋转。缸体再通过端面连接的传动轴向外输出转矩和转速。

以上分析的一个柱塞产生转矩的情况，由于在压油区作用有好几个柱塞，在这些柱塞上所产生的转矩都使缸体旋转，并输出转矩。径向柱塞液压马达多用于低速大转矩的情况下。

1.单作用连杆型径向柱塞马达

连杆马达图、轴配流液压马达图、五角径向马达装配动画所示为单作用连杆型径向柱塞马达工作原理图，其外型呈五角星状。该马达由壳体1、曲轴6、配流轴5、连杆3、柱塞2、和偏心轮4等零件组成。

优点：结构简单，工作可靠。

缺点：体积大、重量大，转扭脉动，低速稳定性较差。

2.多作用内曲线柱塞马达

该马达由配流轴1、缸体2、柱塞3、横梁4、滚轮5、定子6和输出轴7等组成。这种马达的排量较单行程马达增大了1倍。相当于有21个柱塞。由于当量柱塞数增加，在同样工作压力下，输出扭矩相应增加，扭矩脉动率减小。有时这种马达做成多排柱塞，柱塞数更多，输出扭矩进一步增加，扭矩脉动率进一步减小。因此这种马达可做成排量很大，并且可在很低转速成下平稳运转。由于马达需要双向旋转，因此叶片槽呈径向布置。

3.柱塞式高速液压马达

柱塞式高速液压马达一般都是轴向式。

轴向柱塞马达

轴向柱塞泵除阀式配流外，其它形式原则上都可以作为液压马达用，即轴向柱塞泵和轴向柱塞马达是可逆的。轴向柱塞马达的工作原理为，配油盘和斜盘固定不动，马达轴与缸体相连接一起旋转。当压力油经配油盘的窗口进入缸体的柱塞孔时，柱塞在压力油作用下外伸，紧贴斜盘斜盘对柱塞产生一个法向反力p，此力可分解为轴向分力及和垂直分力Q。Q与柱塞上液压力相平衡，而Q则使柱塞对缸体中心产生一个转矩，带动马达轴逆时针方向旋转。轴向柱塞马达产生的瞬时总转矩是脉动的。若改变马达压力油输入方向，则马达轴按顺时针方向旋转。斜盘倾角a的改变、即排量的变化，不仅影响马达的转矩，而且影响它的转速和转向。斜盘倾角越大，产生转矩越大，转速越低。

齿轮液压马达

齿轮马达在结构上为了适应正反转要求，进出油口相等、具有对称性、有单独外泄油口将轴承部分的泄漏油引出壳体外;为了减少启动摩擦力矩，采用滚动轴承;为了减少转矩脉动齿轮液压马达的齿数比泵的齿数要多。

齿轮液压马达由干密封性差、容租效率较低、输入油压力不能过高、不能产生较大转矩。并且瞬间转速和转矩随着啮合点的位置变化而变化，因此齿轮液压马达仅适合于高速小转矩的场合。一般用于工程机械、农业机械以及对转矩均匀性要求不高的机械设备上。

高速液压马达

额定转速高于500r/min的马达属于高速马达。高速马达的基本形式有齿轮式、叶片式和轴向柱塞式。它们主要特点是转速高，转动惯量小，便于启动、制动、调速和换向。

低速液压马达

转速低于500r/min的液压马达属于低速液压马达。它的基本形式是径向柱塞式。低速液压马达的主要特点是：排量大，体积大，转速低，可以直接与工作机构连接，不需要减速装置，使传动机构大大简化，低速液压马达的输出扭矩较大，可达几千到几万Nm，因此又称为低速大扭矩液压马达。

 在使用进囗O型圈的时候，安装过程的操作质量直接决定了密封状态是否稳定，同时也对进囗O型圈的使用寿命造成巨大的影响。此外在后期使用中出现的泄漏问题也往往是由安装操作不完善导致的，很容易对O型圈产品造成损坏。虽然在设备运行中可以更换进口O型圈部件，但是如果对损坏密封部件更换不及时，会造成很大的生产损失，甚至可能造成生产设备的损坏。

SMC气缸因此在安装过程中一定要注意各个细节上的处理，尤其是对划痕和损伤情况要及时调整。安装操作中不允许失误，尽管进口O型圈本身具备较高的弹性和形变强度，但是错误安装对密封部件仍会造成很大的损伤。密封圈被划伤或者是安装不慎造成扭曲等问题是典型的安全隐患。SMC气缸安装之前务必对密封沟槽和配合面进行彻底的清洗，去除所有杂质，如果存在裂痕或者是划伤，应及时更换完好的部件。同时在O型圈表面均匀涂抹润滑脂，保证设备在使用中的完好。此外为避免在安装操作时进口O型圈被尖锐的物体划伤，那么在安装轴端以及孔段都留有一定的引入角，以保持密封圈可以顺利安装到固定位置。如果安装中需要通过一段螺纹，必须使用专用的金属导套进行操作，另外在经过切口时更加需要注意保持O型圈不接触尖锐部分，只有在完好的情况下才能保证正常工作。

SMC气缸密封圈主要是针对气压系统的密封，其实我们知道气缸密封圈标准按密封圈的截面可分为多种，这边就不一—介绍了，气缸密封圈是解决气压系统泄漏问题重要、有效的手段。液压系统如果密封圈不良，气缸密封圈可能出现不允许的外泄漏，外漏的油液将会污染环境；还可能使空气进入吸油腔，影响气压泵的工作性能和气压执行元件运动的平稳性。因此，合理地选用和设计密封圈的装置在气压系统的设计中十分重要。但是对于橡胶O型圈是怎么一回事，相信很多人和小编一样，都是一脸茫然的，经过学习小编整理了以下的信息，请大家看过来。

一、简述

SMC气缸是一种截面为圆形的橡胶圈，因其截面为0型，故称其为橡胶O型圈。是液压与气压传动系统中使用较广泛的一种。

SMC气缸是具有圆形截面的环行橡胶密封圈，主要用于机械部件在静态条件下防止液体和气体介质的泄露。在某些情况下，O型密封圈还能用做轴向往复运动和低速旋转运动的动态密封元件根据不同的条件，可分别选择不同的材料与之相适应。SMC气缸通常选用时要尽量选用大截面的O圈，在相同间隙的情况下，O型密封圈被挤入间隙的体积应当小于其被挤入的大允许。

SMC气缸是流体动力系统中应用普遍的密封形式，在许多流体动力系统中工作良好，但在作用中必须谨慎、小心。O型密封圈只有在变形时才能发挥作用。O型密封圈形如O形环，它安装在密封槽中，然后压紧，使得密封槽内没有间隙，从而封住液流或气流。尽管这种简单的密封结构在流体动力系统中密封效果良好，但只有精心设计、细心选择及恰当地安装才能实现良好的密封。

二、橡胶O型圈失效原因与对策

（1）安装损伤

失效状态：密封圈部分或全部呈现整齐伤口。

失效原因：沟槽等部件边角锋利、密封件尺寸不合适；密封件硬度或弹性过低；密封件表面有污物。

解决方法：清除锋利边角；沟槽设计更加合理；选择尺寸合适的密封件；选择弹性更大硬度更高的密封件。

（2）卷曲

失效状态：O型圈明显出现卷曲情况

失效原因：安装造成，运动速度太低，材料太硬或弹性太小，O型圈表面处理不均匀，沟槽尺寸不均，沟槽表面粗糙，润滑不足。

解决方法：正确安装，选用高弹性材料，适当提高沟槽的设计和表面光洁的度，尽量使用支撑环。

（3）过度压缩

失效状态：O型圈接触面呈现扁平状变形，并可能伴有裂纹。

失效原因：设计不合理，没有考虑材料由于热量及化学介质引起的变形，或压力过大引起变形。

解决方法：沟槽的设计应考虑到材料由于温度及化学介质引起的变形。

1.气缸密封圈在工作压力和一定的温度范围内，应具有良好的密封性能，并随着压力的增加能自动提高密封性能。

2.气缸密封圈装置和运动件之间的摩擦力要小，摩擦系数要稳定。

3.气缸密封圈抗腐蚀能力强，不易老化，工作寿命长，耐磨性好，磨损后在一定程度上能自动补偿。

4.结构简单，使用、维护方便，使密封圈有更长的的寿命。

SMC气缸密封圈安装注意事项

1、清洁安装位置；

2、清除密封件安装运动过程中的毛刺；

3、在密封件上涂抹润滑剂；

4、保护密封面不受损伤；

5、复核确认密封件的尺寸正确；

6、对于需要变形安装的密封件使用相应工具安装。

  液压气动技术是机械设备中发展速度最快的技术之一。特别是今年来与微电子、 计算机技术相结合，使液压气动技术进入了一个新的发展阶段。目前，已广泛应用在工业各领域。液压传动是利用液体的压力能来传递动力的一种传动形式，液压传动的过程是将机械能进行转换和传递的过程。

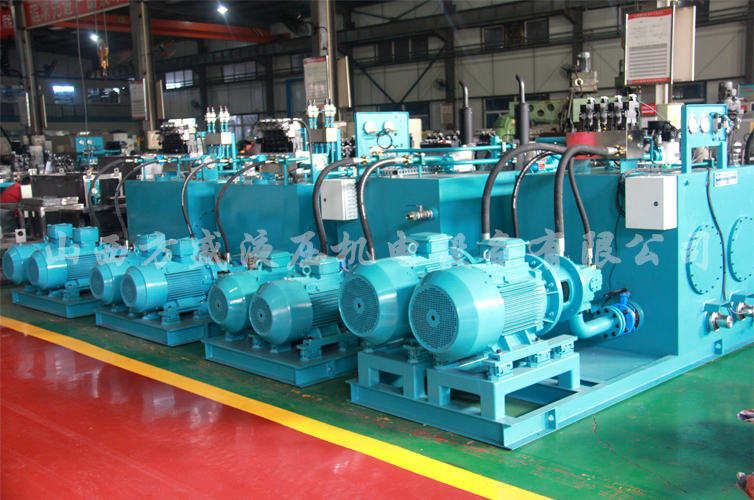

  液压系统由以下四部分组成︰

  1.动力装置:最常见的形式就是液压泵，是将电动机输出的机械能转换成油液液压能的装置。其作用是向液压系统提供压力油。

  2.执行装置:包扩液压缸和液压马达，是将油液的液压能转换成驱动负载运动的机械能的装置。

  3.控制调节装置:包扩压力、 流量、方向等控制阀，是对系统中油液压力、流量或流动方向进行控制或调节的装置。

  4.辅助装置:包括上述三部分以外的其他装置，例如︰油箱、 过滤器、 油管等。他们对保证液压系统正常工作起着重要作用。

  液压传动的特点（ 优点）:液压传动装置运动平稳、 反应快、惯性小，能高速启动、制动和换向在同等功率下，液压传动装置体积小、重量轻、结构紧凑。例如通功率马达的重量只有电动机的10％～20％。液压传动装置能在运行中方便地实现无级调速，且调速范围最大可以达1︰2000（一般为1︰100）。操作简单、方便，易于实现自动化。当它与电气联合控制时，能实现复杂的自动工作循环和远距离控制。易于实现过载保护。液压元件能自行润滑，使用寿命较长。液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

  液压传动的特点（ 缺点）液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。液压传动对油温变化较敏感，这会影响它的工作稳定性。因此液压传动不宜在很高或很低的温度下工作，一般温度在－15 °C～60 °C范围内较合适。为了减少泄漏，液压元件在制造精度上要求较高，因此它的造价高，且对油液的污染比较敏感。液压传动装置出现故障时不易查找原因。液压传动在能量转换（机械能→压力能 → 机械能）的过程中，特别是在节流调速系统中，其压力，流量损失大，故系统效率较低。
